Hallo,

wie schon in einem anderen Beitrag angekündigt betreibe ich zZt. die Winterarbeiten!

Zu diesem Zweck wüsste ich gern die originalen Kabelfarben der Zuleitungen zu den Blinkern selbst.

Durch die verbauten Zusatzscheinwerfer laufen auf jeder Seite mehrere Kabel durch den Kabelschlauch.

Kann mir jemand die originalen Farben der Kabel für eine 2007er Street Glide nennen?

Vielen Dank.

Gruss Micha

Blinkekabel sind immer braun & lila.

Eselsbrücke:  Rechts is Braun (gecheckt?)

Es werden aber bei den Kabelbäumen der Blinker auch noch die Farben Schwarz Lila/braun für hinten li/re gleich, und

schwarz, blau, lila bzw schwarz blau braun für vorne verwendet.

Den besten Überblick kriegst du wenn du einen Stromlaufplan anguggst.

Gruss KW

Rock ‘n‘ Roll is good for you

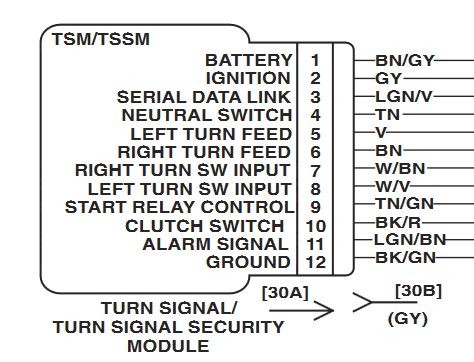

V = violett (Blinkerspannung links, auf Rücklichtplatine Wechsel zu violett/braun)

BN = braun (Blinkerspannung rechts, auf Rücklichtplatine Wechsel zu violett/braun)

BK = schwarz (Masse)





Gruß
Karl

Ich irre mich nie. Denn als ich glaubte mich zu irren, hatte ich mich geirrt

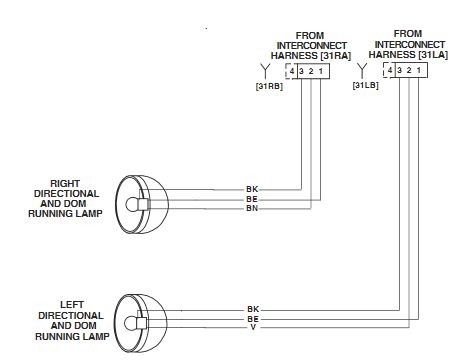

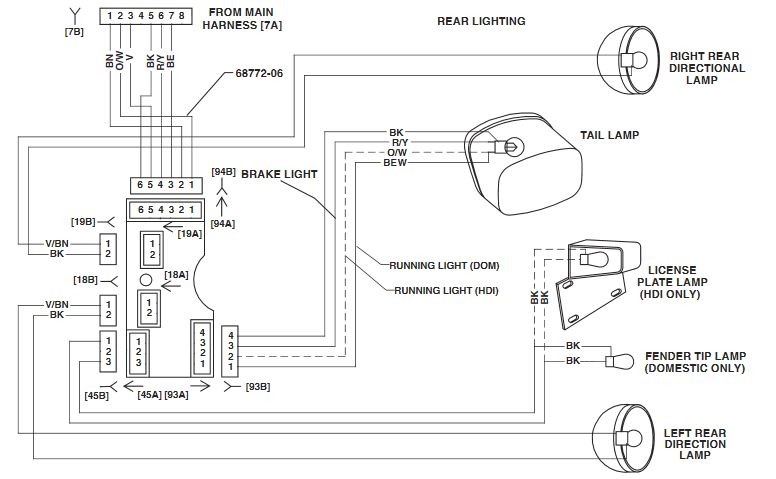

Auch im Hauptkabelbaum? Das kann eigentlich nicht sein! Wie im Schaltbild oben zu sehen, werden erst ab der Verteilerplatine im Heck gleiche Farben links und rechts zu den hinteren Blinkern verwendet (lila/braun).

Gruß
Karl

Ich irre mich nie. Denn als ich glaubte mich zu irren, hatte ich mich geirrt

Passt! 😁

Gruß
Karl

Ich irre mich nie. Denn als ich glaubte mich zu irren, hatte ich mich geirrt
